福建化工廠——反應釜清洗系統(一期項目)
07-29
施工時間：2018
施工地點：福建
施工類型：容器清洗工程
設備類型：自動清洗系統
該化工廠年產10萬噸丁苯膠乳，主要有4個反應釜和一個脫氣釜需要清洗，其中48m³反應釜2臺、12.5m³反應釜2臺、100m³脫氣釜1臺，高度為10m，需要清洗的結垢主要為高分子聚合物，是由苯乙烯、丁二烯和少量的丙烯酸等單體聚合而成。
德高潔根據化工廠自身工藝及反應釜清潔度，結合企業需求，量身定制一套高壓水聚合反應釜在線自動清洗裝置，并滿足設備長期穩定、可靠、安全運行基本需求，實現48m³的反應釜采用兩側同時清洗（即兩套升降系統），清洗時間大約設定在40-50 分鐘之間（可根據清洗效果調整）；12.5m³的反應釜采用一側清洗，清洗時間大約設定在30分鐘；清洗100m³脫氣釜時間可根據工況靈活調整。

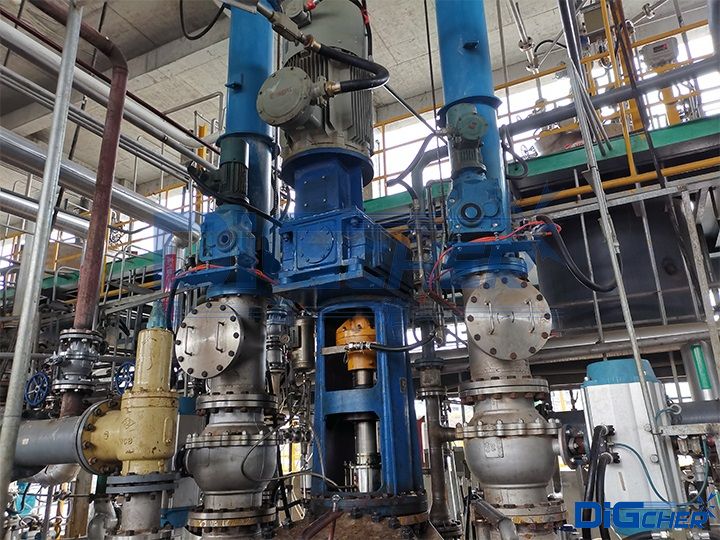

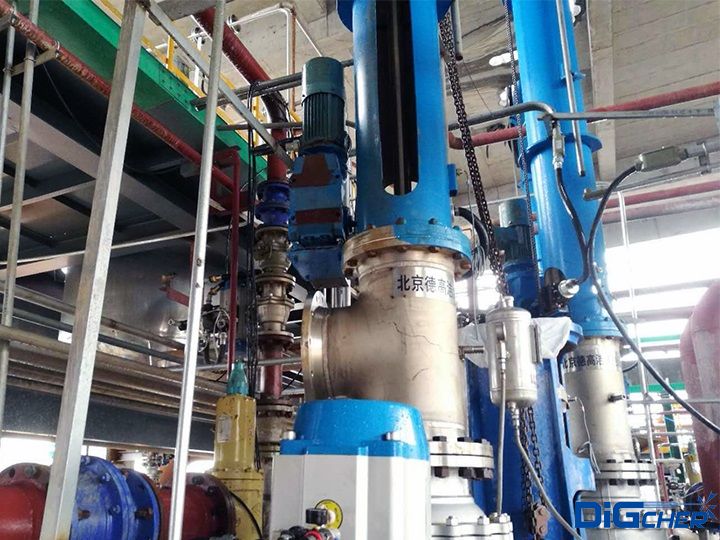

聚合反應釜在線自動清洗裝置作業時執行機構將三維清洗器通過人孔伸縮定位機構送入反應釜內預定位置，一鍵啟動系統三維清洗器進入高壓清洗工作狀態實現自動清洗；三維自動旋轉噴頭在一個運行周期內水射流的軌跡可以形成完整的球形軌跡。整個清洗過程自動化操作，無需人工操作，一人完成整個過程，各清洗步驟可根據清洗需求進行參數調整（如：壓力、定位、時間等），并根據反應釜工控靈活調節清洗方案，以達到節能目的。
█系統參數
德高潔根據化工廠自身工藝及反應釜清潔度，結合企業需求，量身定制一套高壓水聚合反應釜在線自動清洗裝置，并滿足設備長期穩定、可靠、安全運行基本需求，實現48m³的反應釜采用兩側同時清洗（即兩套升降系統），清洗時間大約設定在40-50 分鐘之間（可根據清洗效果調整）；12.5m³的反應釜采用一側清洗，清洗時間大約設定在30分鐘；清洗100m³脫氣釜時間可根據工況靈活調整。
聚合反應釜在線自動清洗裝置作業時執行機構將三維清洗器通過人孔伸縮定位機構送入反應釜內預定位置，一鍵啟動系統三維清洗器進入高壓清洗工作狀態實現自動清洗；三維自動旋轉噴頭在一個運行周期內水射流的軌跡可以形成完整的球形軌跡。整個清洗過程自動化操作，無需人工操作，一人完成整個過程，各清洗步驟可根據清洗需求進行參數調整（如：壓力、定位、時間等），并根據反應釜工控靈活調節清洗方案，以達到節能目的。
█系統參數
1、總電源
380V/50Hz
2、高壓清洗機構
高壓泵系統、自動三維清洗器、執行機構、調壓閥、安全閥、壓力表等構成。
3、編程軟件及控制軟件
使用當前主流中文PLC編程軟件和自動控制軟件。
4、關鍵部件
調壓閥、安全閥、壓力表等，均采用與之配套的原裝進口產品。
5、清洗裝置材質要求
除特別指定外，因清洗水為去離子水，且將作為工藝用水，故與水接觸的設備、管道、閥門材質均不低于304不銹鋼性能。
6、安全防爆措施
根據化工廠自身工藝及反應釜清潔度，清洗主設備安裝位置位于乙類防爆區域內。所有設備均具備全防爆功能，防爆等級為ExdIIBT4-IP55
